Introduzione

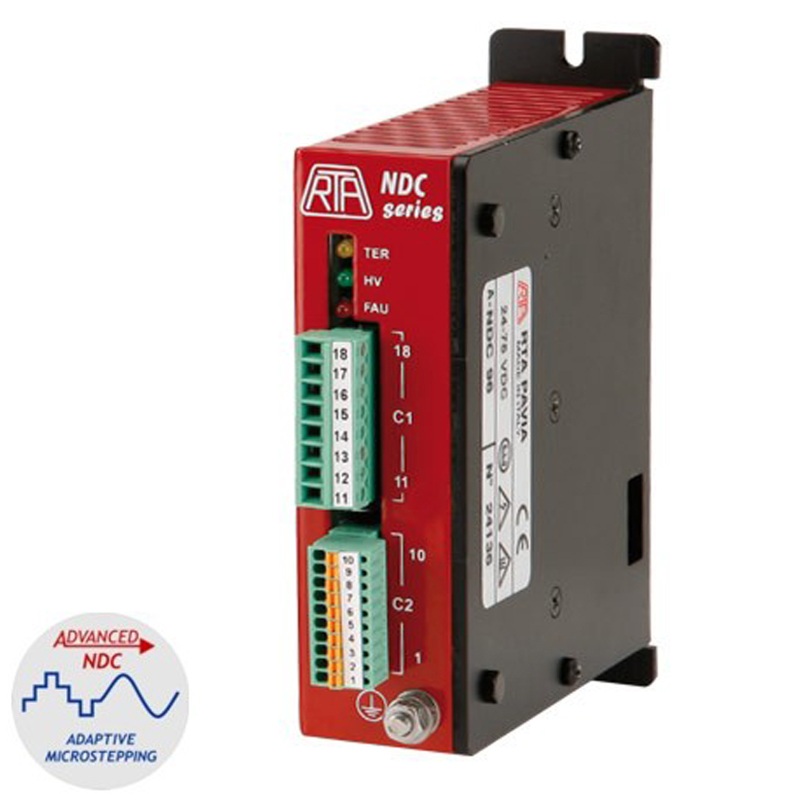

► Nuova serie di azionamenti per motori passo-passo di tipo bipolare microstep specificamente sviluppata per applicazioni sensibili al rumore acustico e alla vibrazione.
► Significativa evoluzione della serie NDC, di cui preserva la retrocompatibilità meccanica, elettrica e applicativa.
► Target: applicazioni evolute ove occorrono alta precisione, morbidezza di movimento e bassa rumorosità acustica.

HIGHLIGHTS

► Full digital microstepping drive.
► Adaptive microstepping fino a 12.800 passi/giro (1/64).
► Gestione intelligente del profilo di corrente che consente di ottenere ottimi risultati in termini di morbidezza di movimento, bassa rumorosità e vibrazioni.
► Sistema di controllo altamente evoluto, capace tuttavia di preservare la tradizionale semplicità d'uso degli azionamenti R.T.A.
►UL Recognized

Caratteristiche Tecniche

► Versione: scheda open-frame formato 101 x 108 x 34 mm, dotata di connettori a vite estraibili.
► Range tensione di alimentazione: 24-85 VDC.
► Range di corrente: 0,6-2,0 Amp. Impostazione di 8 valori intermedi mediante dip-switch.
► Microstepping: 400, 800, 1.600, 3.200, 6.400 e 12.800 impulsi/giro. Impostazione mediante dip- switch.
► Gestione del profilo di corrente impostabile mediante dip-switch.
► Riduzione automatica di corrente a motore fermo.
► Protezioni:
- Protezione di minima e massima tensione.
- Protezione contro il corto circuito alle uscite motore.
- Protezione termica.
► Evoluto sistema di smorzamento per il massimo controllo di rumorosità e vibrazioni.
► Ingressi opto-isolati per garantire la massima immunità al rumore.
► Garanzia: 24 mesi.
