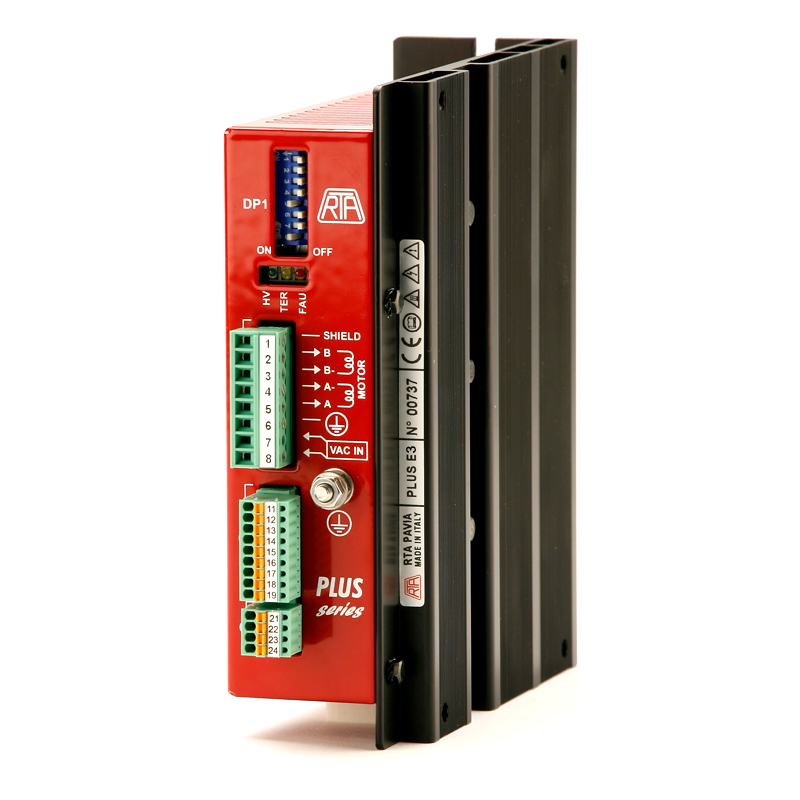

Azionamento boxed PLUS E3
( 28 - 62 VAC 2.4 - 8.0 Amp ) con Connettori Plug_in

Introduzione

► Serie di azionamenti con interfaccia Step e Direzione di tipo bipolare ministep adatta al pilotaggio di motori passo-passo a due fasi con quattro, sei o otto fili uscenti.
► Azionamenti ottimizzati per l'accoppiamento a motori passo-passo R.T.A. serie EM dotati di encoder (flangia 60 o 86 mm).
► Target: applicazioni in cui sia richiesto il controllo del motore in modo tradizionale (“OPEN LOOP”) nonché la rilevazione della perdita di sincronismo mediante un'apposita funzione di allarme (“CLOSED LOOP”).

HIGHLIGHTS


► Funzionamento ministep fino a 4.000 passi/giro.
► Impostazione della precisione di rilevazione della perdita di sincronismo del motore.
► Circuito elettronico di smorzamento delle risonanze per un'ulteriore riduzione della rumorosità acustica e delle vibrazioni meccaniche a bassa e media velocità.
► Non necessita di ventilatori esterni: soluzione ideale sia per realizzazioni in un quadro elettrico unico, sia per impianti con elettronica distribuita.

Caratteristiche Tecniche

► Versione: in scatola metallica formato 152 x 129 x 46 mm, dotata di connettori a vite estraibili.
► Range tensione di alimentazione: 28-62 VAC.
► Range di corrente: 2,4-8 Amp. Impostazione di 8 valori intermedi mediante dip-switch.
► Microstepping: 400, 500, 800, 1.000, 1.600, 2.000, 3.200 e 4.000 impulsi/giro. Impostazione mediante dip- switch.
► Riduzione automatica di corrente a motore fermo.
► Protezioni:
-Protezione di minima e massima tensione.
-Protezione contro il corto circuito alle uscite motore.
-Protezione termica.
► Sistema CHOPPER con stadio finale MOSFET ad elevato rendimento.
► Circuito elettronico di smorzamento per un'ulteriore riduzione della rumorosità acustica e delle vibrazioni meccaniche a bassa e media velocità.
► Memorizzazione dell’intervento dei circuiti di protezione con segnalazione del tipo di protezione.
► Garanzia: 24 mesi.

FUNZIONE DI RILEVAZIONE DELLA PERDITA DI SINCRONISMO DEL MOTORE


► Ingressi atti alla gestione dell'encoder montato su motori R.T.A. serie EM (flangia NEMA 34 e 60 mm).
► Uscita dedicata alla segnalazione della perdita di sincronismo.
► Impostazione mediante dip-switch della precisione di rilevazione della perdita di sincronismo del motore.
