Introduzione

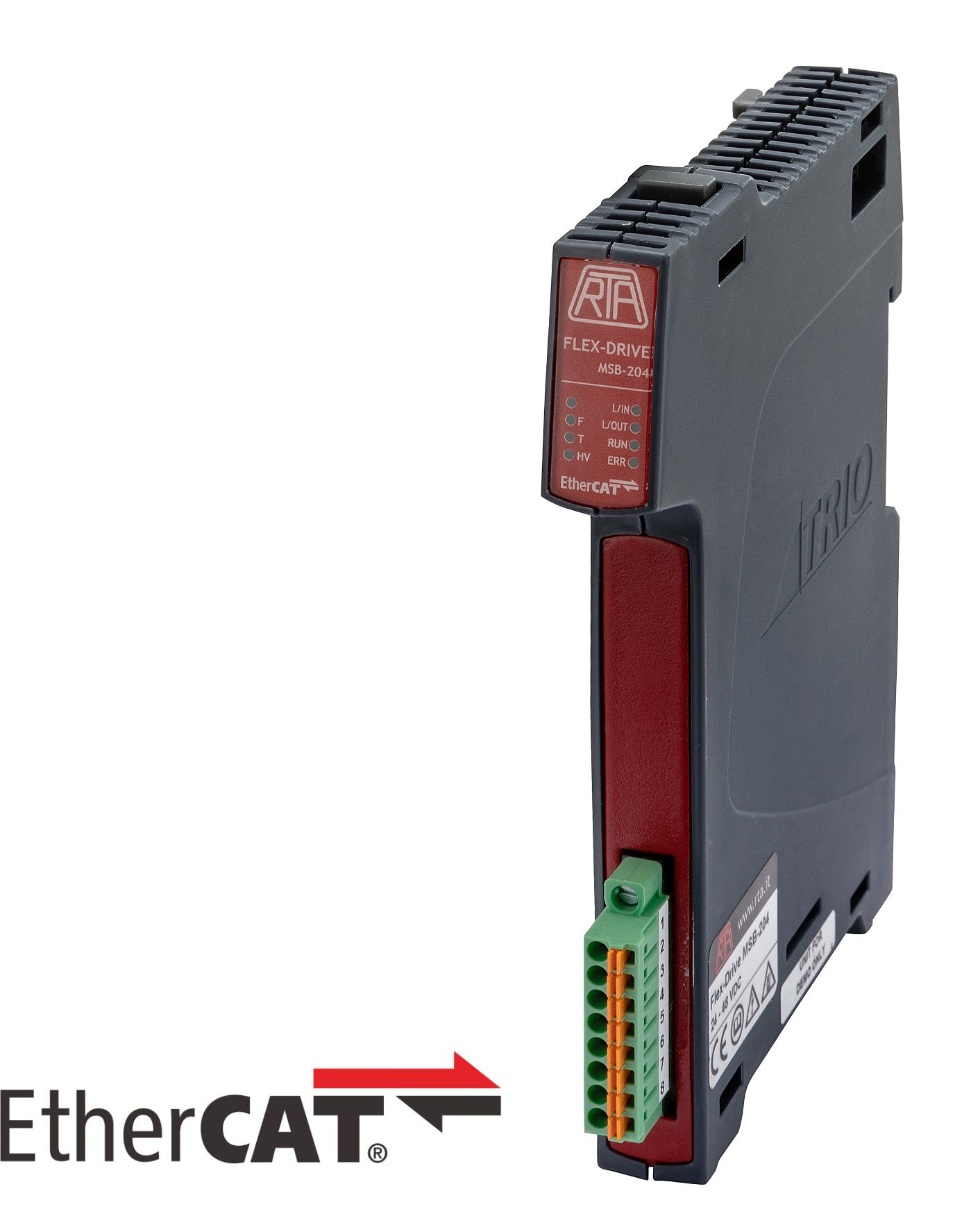

FLEX-DRIVE MSE-204 è un azionamento EtherCAT per motori stepper ultra compatto che si inserisce perfettamente nell'architettura Flexslice di Trio Motion Technology, creando un potente sistema modulare multi-asse.

HIGHLIGHTS

► Accoppiamento con motori stepper di taglia fino a 60 mm.
► Mode of operation: Profile Position, CSP, CSV, Homing
► Setup semplificato: nessun software di configurazione necessario, tutte le impostazioni avvengono mediante protocollo EtherCAT.
► Alimentazioni separate per circuiti logici e di potenza.

Caratteristiche Tecniche

► Versione: in scatola di plastica, formato 147x17x107 mm, dotata di connettore a molla estraibile.
► Range tensione di alimentazione: 24-48 VDC.
► Corrente nom.: 2.5 Amp.
► Protezioni:
-Protezione di minima e massima tensione.
-Protezione contro il corto circuito alle uscite motore.
-Protezione termica.
► Evoluto sistema di smorzamento per il massimo controllo di rumorosità e vibrazioni.
► Garanzia: 24 mesi.

IMPOSTAZIONI MEDIANTE INTERFACCIA EtherCAT

► Ampio range di possibili valori di correnti di fase del motore.
► Overboost corrente motore.
► Gestione intelligente del profilo di corrente.
► Funzionamento con protocollo EtherCAT (CoE).
► Modi di funzionamento: Profile Position, CSP, CSV, Homing.
► Diverse modalità di HOMING.
