Introduzione

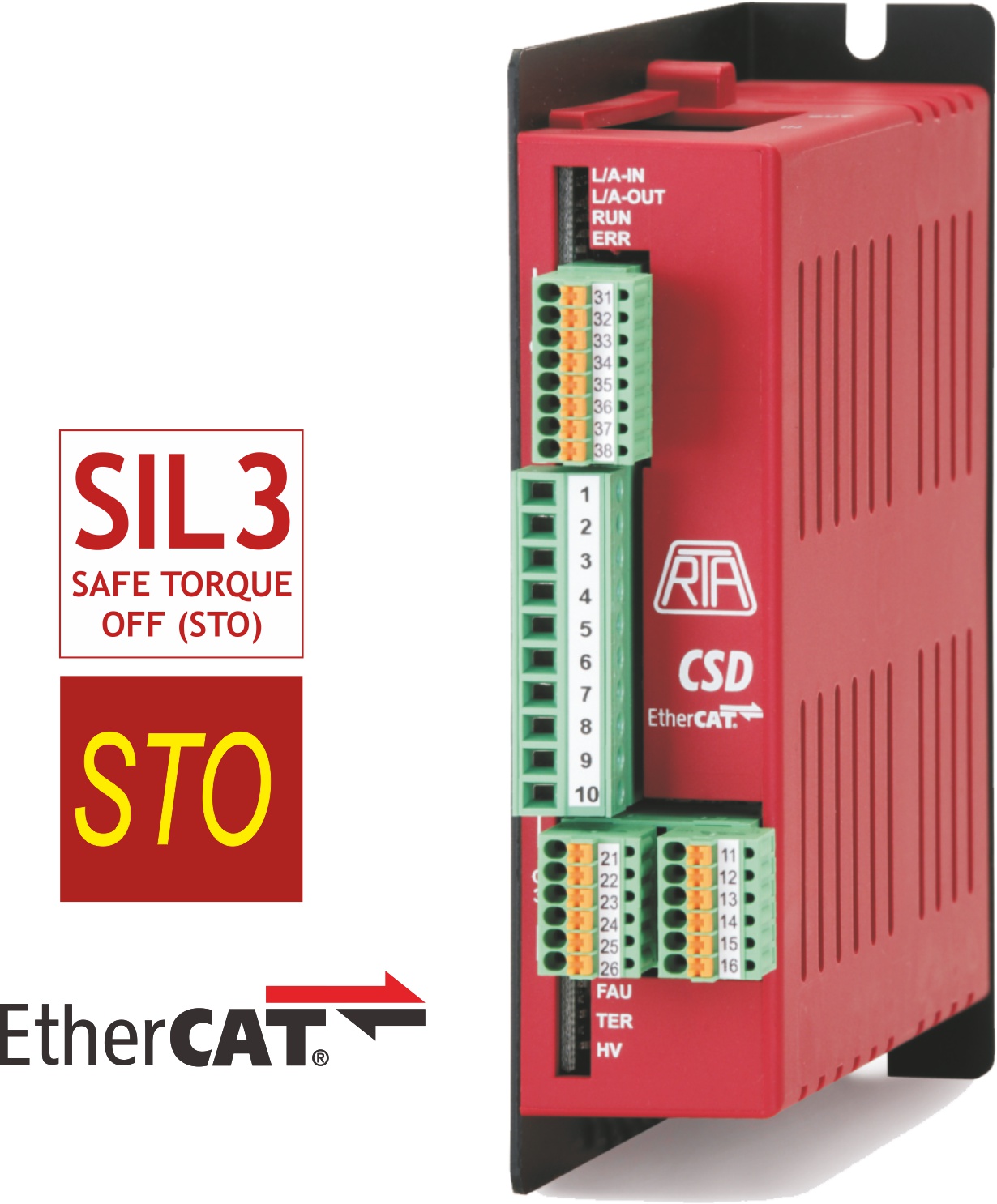

► Nuova serie di azionamenti R.T.A. con sistema di comunicazione EtherCAT.
► Azionamenti ottimizzati per l’accoppiamento a motori passo-passo SANYO DENKI retroazionati mediante encoder.
► Sistema compatto, dotato di una gamma completa di funzionalità integrate e ottimizzate per le applicazioni di motion control più impegnative.

HIGHLIGHTS

► Funzionamento con protocollo EtherCAT.
► Modi di funzionamento: Profile Position e CSP.
► Ampia gamma di configurazione della corrente di fase del motore e overboost della corrente del motore del 140%.
► Controllo di motori di taglie differenti, fino a Nema 34.
► Full digital microstepping drive.
► Dimensioni estremamente compatte.
► Sistema di controllo altamente evoluto, capace tuttavia di preservare la tradizionale semplicità d'uso degli azionamenti R.T.A
►UL Recognized

Caratteristiche Tecniche

► Versione: in scatola di plastica, formato 130 x 106 x 32 mm, dotata di connettori a vite estraibili.
► Range tensione di alimentazione: 24-48 VDC.
► Corrente nom.: 4 Amp.
► Protezioni:
-Protezione di minima e massima tensione.
-Protezione contro il corto circuito alle uscite motore.
-Protezione termica.
► Evoluto sistema di smorzamento per il massimo controllo di rumorosità e vibrazioni.
► Ingressi e uscite ausiliari opto-isolati configurabili.
► Garanzia: 24 mesi.

IMPOSTAZIONI MEDIANTE INTERFACCIA EtherCAT

► Ampio range di possibili valori di correnti di fase del motore.
► Overboost corrente motore.
► Gestione intelligente del profilo di corrente.
► Funzionamento con protocollo EtherCAT (CoE).
► Modi di funzionamento: Profile Position e CSP.
► Diverse modalità di HOMING.
► Gestione encoder.
